APLICACIONES

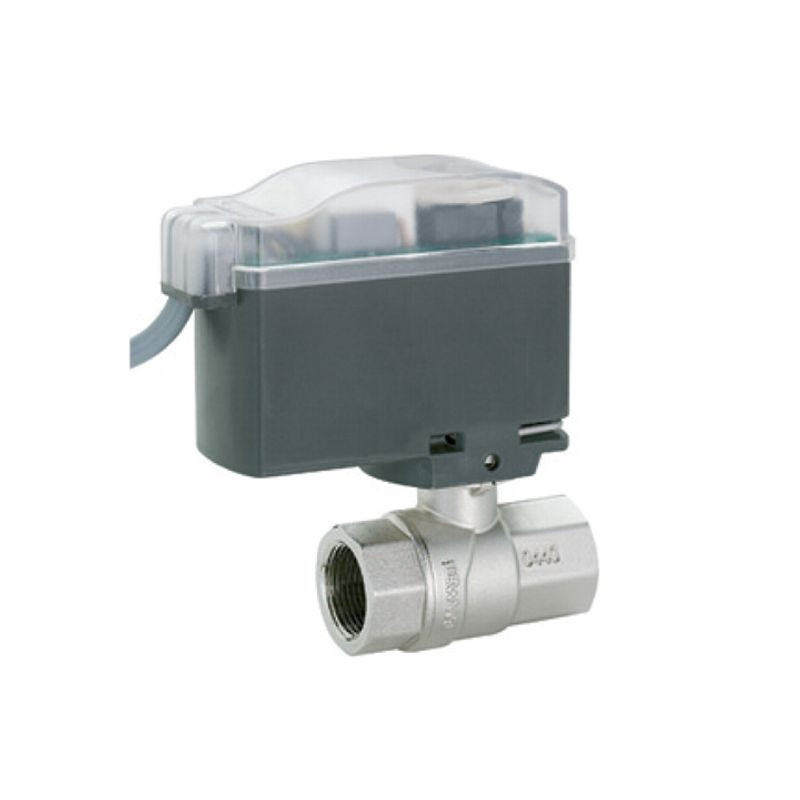

La válvula a esfera motorizada Modulo Compact está preparada para las instalaciones por zonas, para uso en energías alternativas, para instalaciones de riego automático y más en general para instalaciones domésticas e industriales con fluidos calientes y fríos no agresivos.

El servomotor está dotado de indicador de: "válvula abierta", en los modelos a dos vías y "flujo desviado" en los modelos de tres y cuatro vías. Además está provisto de un contacto abierto en la salida para su utilización conjunta con una caldera, un contactor, una bomba circuladora o de un utilizador genérico alimentado de 6 a 230 V.

Nota: En el modelo 3 vías está garantizado el paso del fluido durante las operaciones de maniobra.

DATOS TÉCNICOS VÁLVULA

Cuerpo en latón ST UNI EN 12165 CW617N niquelado
Esfera en latón ST UNI EN 12165 CW617N cromado
Límites de funcionamiento de -40 a 100 °C (fluido circulante)
Presión de ejercicio PN 40
Presión diferencial máxima 6 bar
Estanqueidad sede esfera PTFE
Estanqueidad eje de maniobra HNBR
Roscas UNI EN ISO 228-1

DATOS TÉCNICOS SERVOMOTOR

Alimentación 230 V / 50 Hz
Absorción 4 VA
Ángulo de rotación 90° (2 vías) - 180° (3 vías) - 90/270° (4 vías)
Tiempo de maniobra 60" (2 vías) - 120" (3 vías) - 60/180" (4 vías)
Par 8 Nm
Contacto auxiliar 1 - abierto 3 A / 230 V (on-off)
Grado de protección IP 43 - IP 40
Clase de aislamiento II
Indicador Válvula Abierta (2 vías) Flujo desviado (3 vías / 4 vías)
