CARACTERÍSTICAS

Temperatura de trabajo: -40ºC a 140ºC
Presión máxima de ejercicio: PN 16 a 30ºC
Apto para instalaciones de distribución de agua y fluidos compatibles con tuberías multicapa

INSTRUCCIONES DE MONTAJE

1. Aflojar la tuerca

Aflojar la tuerca de apriete (1) del accesorio hasta que la arandela de compresión (2) quede libre dentro del mismo.

2. Cortar la tubería

Cortar el tubo a escuadra; el corte ha de ser perfectamente perpendicular al tubo. Para conseguirlo hay que utilizar unas tijeras de corte especiales para ello. Un corte torcido podría provocar una unión defectuosa.

3. Calibrar y biselar el extremo de la tubería

Es imprescindible calibrar y biselar la extremidad del tubo antes de introducir el accesorio porque de no hacerlo las juntas de goma resultarán dañadas o desplazadas causando una unión defectuosa.
Para calibrar y biselar el tubo utilizar un calibrador-biselador especialmente indicado para ello.
MUY IMPORTANTE: Antes de pasar al paso 4 comprobar que el tubo ha sido biselado correctamente. La prueba de ello es un borde interior perfectamente redondeado y sin bordes cortantes.

4. Introducir la tubería en el accesorio

Introducir completamente la tubería en el accesorio; esta debe de hacer tope resultando imposible introducirla más.
ATENCIÓN! No es necesario utilizar ningún tipo de aceite o aditivo para lubricar las partes a unir. Además dichos aditivos podrían deteriorar las juntas de EPDM del fitting ya que este tipo de goma aguanta muy bien las altas temperaturas pero no así la acción de gran variedad de lubricantes y aditivos.

5. Apretar la tuerca

Apretar la tuerca de apriete (1) con la herramienta correspondiente.

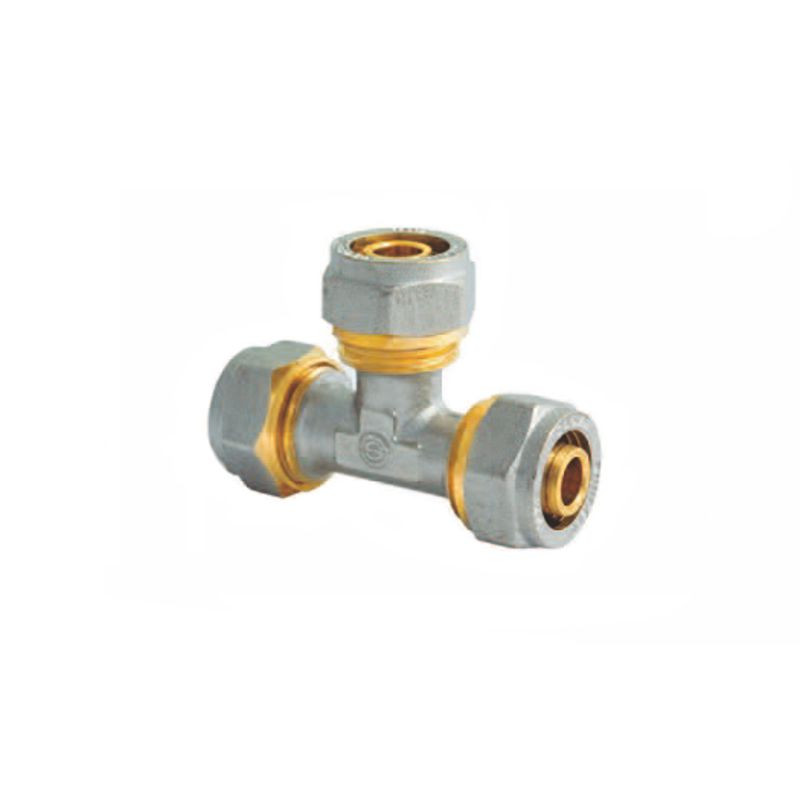

DESCRIPCIÓN DEL ACCESORIO

1. Tuerca de apriete
2. Arandela de compresión
3. Juntas tóricas de caucho EPDM
4. Cuerpo del accesorio
