APLICACIONES

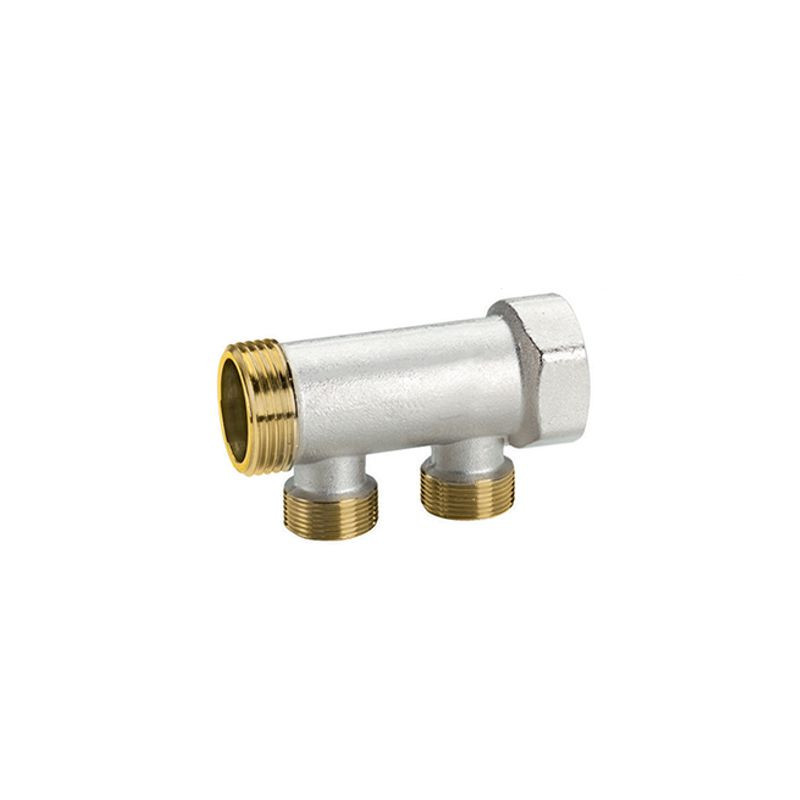

Los colectores modulares permiten la distribución y la unión de los fluidos de más circuitos y pueden ser empleados en las centrales térmicas o en el interior de los edificios como colectores de zona, para la alimentación de un cierto número de terminales (radiadores, termoconvectores, fancoils, suelo radiante) con ida y retorno.

CONSTRUCCIÓN

Cuerpo en latón ST UNI EN 12165 CW617N niquelado
Derivaciones roscas 24x19 con paso Ø 14 mm
Junta entre los elementos con o-ring NBR 70 (modelos componibles)

DATOS TÉCNICOS

Presión máxima de ejercicio: 10 bar
Temperatura de ejercicio de 0ºC a +110ºC
Distancia entre derivaciones: 36 mm.

INSTALACIÓN

Los colectores modulares simples están dotados de conexiones para dos, tres o cuatro vías, pero resultan componibles entre ellas permitiendo diversas combinaciones con un máximo aconsejado de diez derivaciones. Se pueden colocar en un hueco en la pared mediante las correspondientes cajas para colectores.
Se complementan con los relativos sistemas de tuercas 24x19 Monoblocco.
